产品特点：
纯电阻材料，无极性输出、简单的电路结构适合直流和交流应用、输入和输出隔离效果好，低失真耦合。
主要应用：
音响功放保护和控制、音量控制和电气隔离耦合、通信传输和自动控制、灯光调整和马达调速。

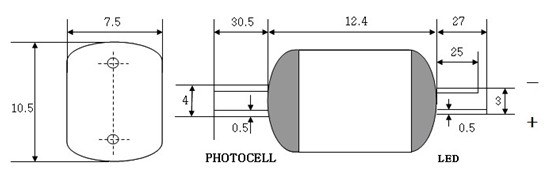

结构示意图：单位（mm）
规格参数：
|
型号参数 |
测试条件 |
亮电阻 (RON) / KΩ |
暗电阻 (ROFF)※2 /MΩ |
|
Min. |
Typ. |
Max. |
|
WDYJ-1210RA |
IF=1mA※1 |
|
|
0.7 |
1 |
|
WDYJ-1210RB |
IF=1mA※1 |
0.65 |
|
1.1 |
1 |
|
WDYJ-1210RC |
IF=1mA※1 |
1.05 |
|
1.56 |
1 |
|
WDYJ-1210RC1 |
IF=1mA※1 |
0.8 |
|
1.5 |
200 |
|
WDYJ-1210RD |
IF=1mA※1 |
1.48 |
|
2.6 |
1 |
|
WDYJ-1210RD1 |
IF=1mA※1 |
1.48 |
|
2.5 |
200 |
|
WDYJ-1210RE |
IF=1mA※1 |
2.5 |
|
5 |
2 |
|
WDYJ-1210RG |
IF=1mA※1 |
5 |
|
10 |
2 |
|
WDYJ-1210RH |
IF=1mA※1 |
10 |
|
20 |
30 |
|
WDYJ-1210RI |
IF=1mA※1 |
20 |
|
40 |
10 |
|
上升时间(TR) |
Time to 63% of final conductance @ IF= 20mA |
|
3.5 |
|
msec |
|
下降时间(TF) |
Time to 100K after removal of IF = 20mA |
|
500 |
|
msec |
|
温度系数 |
IF > 5 mA |
|
0.7 |
|
%/°C |
※1 measured after a dark history of one week
※2 10 sec after IF=0.5V dc on cell
订购特殊参数请说明
